气动尝试台

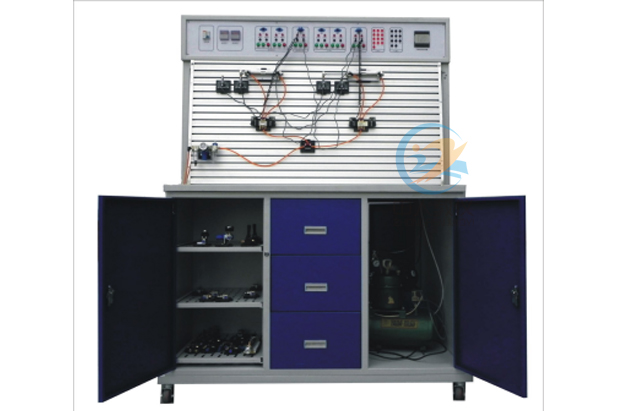

气动尝试台,气动与PLC节制尝试台

气动与PLC节制尝试台是按照《液压与气压传动》《气动节制手艺》等通用课本内容请求,该尝试台除能够停止惯例的气动根基节制回路尝试外,还可停止摹拟气动节制手艺利用尝试、气动手艺课程设想,和可编程序节制器(PLC)进修及其根基利用尝试等,是电机完善连系的典范尝试装备。气动尝试台顺应于大中专院校、技校、职业黉舍中的机器工程、电机一体化、主动化专业开设《液压与气压传动》、《气动节制手艺》、《PLC可编法式节制器道理及利用》等相干课程的讲授尝试,同时也可作为机、电、气一体化的综合尝试台。先生经由过程现实操纵尝试及课程设想,能够精确、抽象、深切地领会、把握气动元件的布局、气动回路的节制道理及设想体例等。和把握PLC可编法式节制器的功效,节制道理及编程手艺等。
二、首要特色:
1、尝试气动元件均装有带弹簧扣板,尝试时组装尝试回路疾速、便利;尝试回路清楚、了然。
2、 尝试电气节制接纳高压直流24V电源;尝试回路、节制电路宁静靠得住。
3、电气主节制单位接纳PLC可编法式节制器节制,可与PLC微机通信完成微机灵能节制。同时,还可接纳自力的继电器节制单位停止电气节制,经由过程比拟,凸起PLC可编法式节制器节制的优胜性,加深对PLC可编法式节制器的领会及把握。
4、该体系是典范的机、电、气一体化的综合尝试装备,功效强、合用规模广。
根基布局构成:
气动PLC节制尝试台首要由尝试桌及尝试支架、气动元器件、电气节制器件等构成。气动元器件装备:氛围紧缩机,氛围过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,路程阀,单向阀,节省阀、单向节省阀、疾速排气阀,或门型梭阀,单感化气缸,双感化气缸、扭转气缸等。 电气节制器件:直流24V(3A)电源单位,PLC可编法式节制器西门子(FX1S-20MR-001继电器输入体例),PLC电气节制输入单位,PLC电气节制输入单位,继电器节制单位,靠近开关节制。
三、首要手艺参数
1、PLC可编法式节制器:西门子(FX1S-20MR-001继电器输入体例)。
2、直流电源:输入AC 220V   输入:DC 24V/3A
3、尝试台形状尺寸:1500mm×700mm×1750mm
4、氛围紧缩机规格:430*210*600(mm)
5、电源: AC220V
6、功率:360W最高压力:1.3mp
7、排气量:0.039m3/min温度:90度光滑油:10#变压机油
8、乐音:<65Dbca    储气容积:10L  毛重:21kg
四、尝试名目范例
(一)、气动根基节制回路尝试
(二)、单回路感化缸主动节制
(三)、多回路感化缸主动节制
(四)、PLC节制手艺的利用
(五)、继电器节制手艺利用
(六)、别的综合、扩大性尝试等范例的气动回路气动根基尝试回路举例:
1、单感化气缸的换向回路
2、双感化气缸的换向回路
3、单感化气缸速率节制回路
4、双感化气缸单向调速回路
5、双感化气缸双向调速回路
6、速率换接回路
7、缓冲回路
8、二次压力节制回路
9、高高压转换回路
10、计数回路
11、延时回路
12、过载掩护回路
13、互锁回路
14、单缸单来去节制回路
15、单缸持续来去举措回路
16、直线缸、扭转缸挨次举措回路
17、多缸挨次举措回路
18、双缸同步举措回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的利用回路
22、疾速排气阀利用回路
五、气动尝试台设置装备摆设清单:

项目编号 分    类 项      目 型 号 规 格 树木
1 气  源 收紧机   1只
2 成功台 体验台 中人教仪 1张
3 试 台 机械方式开关按钮 中人教仪 1套
4 试着台 勇于尝试之架 1400*720mm 1幅
5 去尝试台 构件劳固板   3块
6 接插器件 单度化缸 QGX25×100 1只
7 接插器件 双作用缸 QGX25×100 2只
8 接插部件 改变汽缸 MSQB20A-F9B 1只
9 接插元器件 三联件 AC2000三联件 1只
10 接插开关元件 宣泄阀(带负压表) AR2000 1只
11 接插电子器件 自动回转阀 4H210-08 1只
12 接插组件 单电磁波换相阀(二位五通) 4V210-08(DC24V) 2只
13 接插开关元件 双磁感应回转阀(二位五通) 4V220-08(DC24V) 1只
14 接插元器件封装 双电磁感应回转阀(二位五通) 4V230-08(DC24V) 1只
15 接插电子器件 单气控回转阀(二位五通) 4A210-08 2只
16 接插元器件 双气控控制回路阀(二位五通) 4A220-08 2只
17 接插部件 里程阀(机控) MOV-2 2只
18 接插零件 里程阀(功能键) MOV-3A 1只
19 接插开关元件 或门型梭阀 ST-02 2只
20 接插pcb板 快速泄压阀阀1/4” QE-02 2只
21 接插零件 单方面省去阀 RE-02 2只
22 接插电气元件 异向可以阀 JSC601 7只
23 接插pcb板 单方面阀 1/4” 2只
24 接插元器件封装 挨次阀   2只
25 接插电子器件 气容   1只
26 接插组件 六通(三聚氰胺树脂夹丝玻璃)   2只
27 电子产品 靠进电开关   4只
28 电子元件 交流电旋转开关主机电源企业(DC:24V)   7个
29 电气产品 simensPLC语言编程器控制器 FX1S-20MR-001(电磁阀设备输出体例) 9个
30 小家电 继电子元件吃妻上瘾计量单位 中人教仪 6个
31 设备 行业电毗连拖链电缆 中人教仪 4条
32 装修材料 试 关照书 中人教仪 1册
33 村料 平台系统光盘 和程序编写pc软件及法式风格 1碟
34 辅助件 内六角板手 中人教仪 2把
35 附近 螺母刀 中人教仪 2把
36 辅助件 勾当搬手 150×19 1把
37 有附件 尖嘴钳 中人教仪 1把
38 辅料 铰剪 中人教仪 1把
39 邮件附件 三通管件接头(T型三通管件接头) Ø6 4只
40 126邮件 四通 Ø6 2只
41 附加 进气口塞头 Ø6 25只
42 有附件 生料带 中人教仪 一个
43 扫描件 旋钮旋转开关 中人教仪 3只
44 零件 气管 PU气管6×4 200米
45 抄送 代码编程电线线 西门子生活配套 1条
