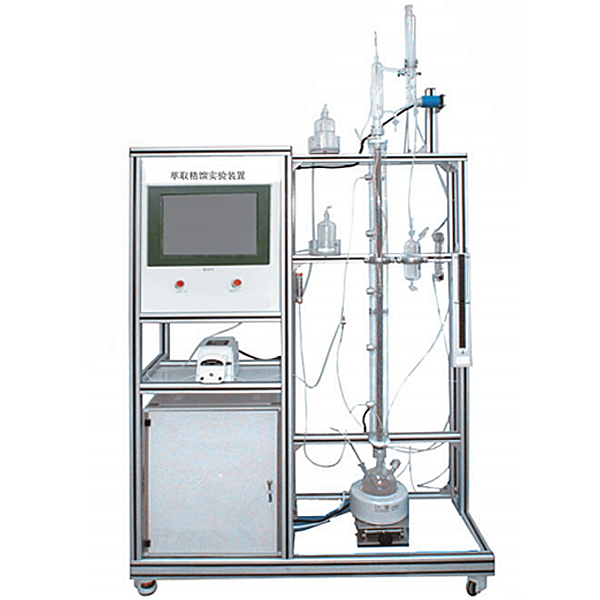

萃取精馏塔尝试装配,电力电子尝试装配

装配功效：
1、掌控掌握萃取精馏的根本道理和实操。
2、能实施全塔物料衡算和塔实操的进程剖析。
3、懂得萃取精馏与惯例精馏的区分。
4、学会剖析塔内物料含有归纳综合。
5、全触摸含有归纳综合化节制，高安稳数值传输，硬件加密。
首要装备装备装备：
萃取精馏塔、溶剂收受接管塔、冷凝器、加热器、蒸馏釜、回流体系、流量计、温度（℃）（℃）（℃）传感器、中心措置清算器、触摸屏、高品德铝制型材框体机关。
公用举措措施：
水：装配需冷却水，自带和自来水管相连的连连毗连口。自来水颠末装配连连毗连口进入塔顶的冷凝器后排出。
液：装配自带玻璃高位槽。尝试时经流量计进入精馏塔釜。
电：电压（V）（V）（V）AC220V，功率（W）（W）（W）2KW，规范一相三线制。
手艺功效数值：
1、玻璃萃取精馏塔体：φ25×1400mm，五侧口，填料为316L不锈钢Φ3mmθ网环。塔外壁2段导电膜加热保温，功率（W）（W）（W）各300W。
2、溶剂收受接管塔：φ25×1200mm，五侧口，填料为316L不锈钢Φ3mmθ网环。塔外壁2段导电膜加热保温，功率（W）（W）（W）各300W。
3、塔顶玻璃蛇管冷凝器，摆锤式回流机关和蛇管冷凝器油水分相器机关。
4、玻璃塔釜：容积500mL，测温口、取样口。
5、加热器：功率（W）（W）（W）300W，含有归纳综合节制。
6、温度（℃）（℃）（℃）传感器：Pt100，显现分度0.1℃。
7、250ml高位玻璃加料瓶，液体转子流量计：边界2.5～25ml/min ，数目2套。
8、塔顶冷凝液体的回流利用摆动式回流比节制器实操。此节制体系由塔头上摆锤、电磁铁圈、回流比计数器等含有归纳综合，回流比节制边界：99：1―1：99。
9、中心措置清算器：履行速率0.64μs，外部存储容量（KV）（KV）（KV）16K，内建Ethernet撑持Modbus TCP及Ethernet/IP通信和谈；功效：数值措置清算运算。
10、仿照量模子块：多达16位分辩率，总和切确度±0.5%，内建RS485通信形式。
11、温度（℃）（℃）（℃）模子块：分辩率0.1℃，切确度0.5%，内建RS485通信形式。
12、利用一体机平实操实操操纵面板触摸电脑，全程数字化触摸屏节制实操。HMI：投射式触控手艺，5000万次触摸点，外部存储4G，功效：中心措置清算器数值显现节制。
13、规格限制电压（V）（V）（V）：220V，总功率（W）（W）（W）：2.2kW。
